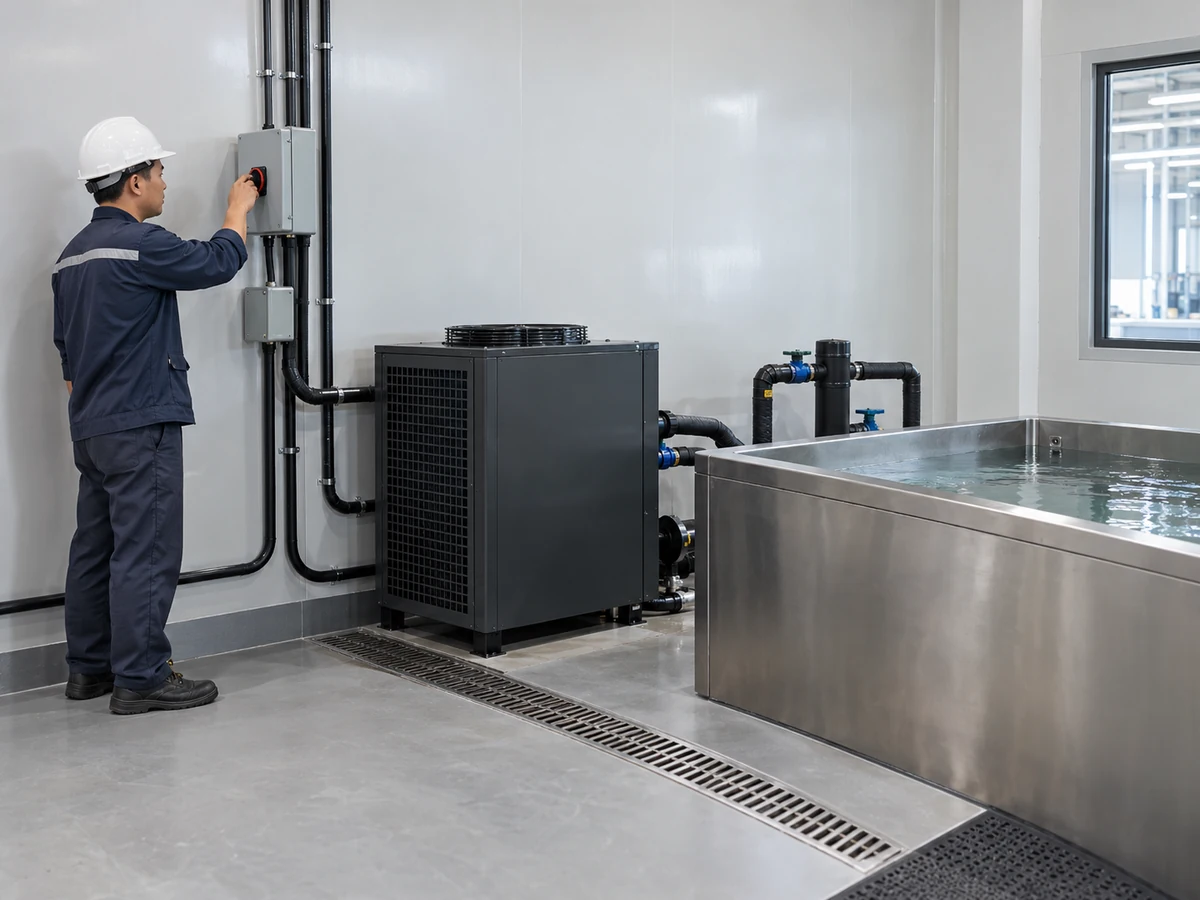

لا يوجد لحوض الغطس البارد جهد أو متطلب دائرة كهربائية موحد واحد. تبدأ الخطة الكهربائية من المبرد المحدد بدقة ومن كل مكوّن آخر يعمل بالطاقة في التكوين المختار، ثم تُطابق بيانات ذلك المعدات مع التغذية المتاحة في الموقع وبيئة التركيب ومتطلبات الكهرباء المعمول بها. ولا تكفي وحدها إشارة 120 V أو 240 V لاختيار قاطع أو موصل أو مقبس أو ترتيب حماية.
\n\n\n\n\n\n\n\n\n\n\n\n\n
بالنسبة للمشتري أو المقاول أو فريق المنشأة، فإن الهدف العملي إذن ليس حفظ حجم دائرة قياسي. بل تثبيت تكوين المعدات مبكراً بما يكفي ليصمم المورد والمختص الكهربائي حول الهوية الكهربائية نفسها. وهذا يعني تأكيد الطراز والإصدار الكهربائي، وتحديد كل الأحمال الكهربائية، والتحقق من وثائق الشركة المصنعة الحالية، وحل متطلبات الموقع والجهة المختصة قبل الإفراج عن المعدات أو الأعمال الكهربائية.
\n\n\n
\n\n
يبدأ المتطلب الكهربائي من تكوين حوض الغطس البارد المحدد بدقة
\n\n\n\n\n\n\n\n\n\n\n\n\n
قبل مناقشة الجهد أو حجم الدائرة، حدد ما يتضمنه نظام حوض الغطس البارد فعلياً.
\n\n
الحوض ونظام التبريد ليسا بالضرورة جهازاً كهربائياً واحداً مكتفياً بذاته. فبحسب التكوين، قد يشمل النظام المركّب مبرد مياه، ومضخة تدوير، ووحدة تحكم، ومعدات ترشيح، ومعدات تعقيم، ووظائف تسخين، أو ملحقات أخرى تعمل بالطاقة. وقد تكون بعض الوظائف مدمجة في وحدة مجمعة واحدة، بينما قد تكون لوظائف أخرى توصيلات كهربائية منفصلة. ولا يمكن للمقال أن يفترض أي من الترتيبين بأمان دون التكوين المختار.
\n\n
هذا التمييز مهم لأن المتطلب الكهربائي يخص النظام الكهربائي المركّب, ، وليس مجرد الاسم التسويقي للحوض.
\n\n
لذلك ينبغي أن تحدد أول مجموعة وثائق، حيث ينطبق ذلك:
\n\n
- \n
- تكوين الحوض والمبرد الدقيق؛;
- تعيين الطراز أو السلسلة الحالي؛;
- النسخة الكهربائية؛;
- لوحة البيانات الحالية أو ورقة البيانات أو دليل التركيب أو المستند المعتمد المقدم؛;
- الجهد والتردد؛;
- عدد الأطوار، حيث ينطبق ذلك؛;
- التيار المقنن أو الدخل الكهربائي المقنن؛;
- طريقة التوصيل المقصودة؛;
- المضخات أو وحدات التحكم أو الترشيح أو التعقيم أو الملحقات الأخرى التي تعمل بمصدر طاقة منفصل؛ و
- أي تعليمات من الجهة المصنعة تؤثر على التركيب الكهربائي.
\n
\n
\n
\n
\n
\n
\n
\n
\n
\n
\n\n
إذا لم تكن هذه البنود مثبتة نهائياً بعد، فإن وضع مواصفة دقيقة لدائرة فرعية يكون سابقاً لأوانه.
\n\n
يكون هذا مهماً بشكل خاص عندما يمكن إقران عائلة منتجات بأنظمة تبريد خارجية مختلفة. فقد يبقى شكل الحوض كما هو بينما يتغير المبرد وواجهة التوصيل الكهربائي. وفي هذه الحالة، قد يؤدي نسخ متطلب كهربائي من تكوين آخر إلى افتراض خاطئ في الموقع رغم تشابه الأحواض في المظهر.
\n\n\n
\n\n
حدد كل مكوّن كهربائي قبل تحديد حجم الدائرة
\n\n\n\n\n\n\n\n\n\n\n\n\n
الخطوة التالية هي تحديد الحدود الكهربائية للنظام الكامل.
\n\n
من أخطاء التخطيط الشائعة الاعتماد على القدرة الكهربائية للمبرد وافتراض أنها تمثل حوض الغطس البارد بالكامل. وهذا لا يصح إلا إذا كانت وثائق الجهة المصنعة المختارة تحدد فعلاً جميع الوظائف الكهربائية ذات الصلة ضمن هذه القدرة.
\n\n
افترض مشروعاً نموذجياً يستخدم فيه حوض الغطس البارد مبرداً مياه خارجياً، وبه أيضاً معدات تدوير أو معالجة تعمل بمصدر كهربائي منفصل. لوحة بيانات المبرد تصف المبرد فقط، ولا تثبت تلقائياً أن الحمل الإضافي مشمول في نفس قيمة التيار أو مغذى من نفس دائرة الفرع. على فريق المشروع أولاً تحديد الأحمال المدمجة والأحمال المنفصلة والأحمال التي يمكن أن تعمل في الوقت نفسه.
\n\n
وهذا يطرح ثلاثة أسئلة مختلفة:
\n\n
- \n
- ما الحمل الكهربائي الخاص بكل مكوّن؟
- أي المكوّنات تشترك في ترتيب تغذية أو توصيل معتمد؟
- أي الأحمال يمكن أن تعمل أو تبدأ في الوقت نفسه؟
\n
\n
\n
\n\n
هذه الأسئلة مهمة لأن معدات التبريد قد يكون لها أيضاً خصائص بدء تشغيل وتشغيل عادي مختلفة. لا ينبغي اختراع تيار بدء تشغيل الضاغط من معامل ضربي عام، كما لا ينبغي أن يفترض التصميم أن قيمة تيار التشغيل المستقر تحكي القصة كاملة. وحيثما تؤثر خصائص بدء التشغيل في تخطيط أجهزة الحماية أو الدوائر، استخدم بيانات الجهة المصنعة الحالية للوحدة المختارة وتعليمات التركيب.
\n\n
لهذا فإن جرد المكوّنات الكهربائية أكثر فائدة من مواصفة رئيسية واحدة، إذ يتيح للمختص الكهربائي تقييم النظام الفعلي بدلاً من وصف جزئي له.
\n\n
\n\n\n
\n\n
طابق الجهد والتردد والطور وطريقة التوصيل مع الموقع
\n\n\n\n\n\n\n\n\n\n\n\n\n
الجهد الكهربائي مهم، لكنه حقل واحد ضمن هوية كهربائية أوسع.
\n\n
قبل طلب المعدات، قارن التكوين المختار مع مصدر التغذية الفعلي في الموقع. يجب أن تشمل المقارنة الجهد والتردد، وعدد الأطوار حيث ينطبق، وطريقة التوصيل المعتمدة لتلك المعدات تحديداً. بالنسبة لمنتج يُوصَّل بالقابس، قد يشمل ذلك ترتيب القابس والمقبس المحدد من الجهة المصنعة. وقد تتطلب معدات أخرى طريقة توصيل مختلفة. وثائق الطراز الحالية تحكم جانب المعدات في هذا القرار.
\n\n
مقارنة 120 V بـ 240 V ليست تصنيفاً عالمياً للجودة
\n\n
من الأسئلة الشائعة في البحث ما إذا كان ينبغي لحوض الغطس البارد استخدام 120 V أم 240 V. لا توجد إجابة عالمية مفيدة دون معرفة تكوين المعدات وظروف الموقع.
\n\n
صُممت مبردات المياه والأنظمة المتكاملة المختلفة لمصادر تغذية كهربائية مختلفة. يخبرك الجهد الكهربائي بما إذا كانت النسخة الكهربائية متوافقة مع مصدر تغذية معين؛ لكنه لا يحدد بحد ذاته قدرة التبريد، أو الحمل الكلي للنظام، أو متطلبات الدائرة، أو تكلفة التشغيل، أو مدى ملاءمة المشروع.
\n\n
ينطبق التحذير نفسه على التردد وعدد الأطوار. فالجهد المتوافق ظاهرياً لا يكفي إذا لم يتطابق جزء آخر من الهوية الكهربائية مع السوق المستهدف أو متطلبات التركيب.
\n\n
بالنسبة للمشتريات، يعني ذلك أن النسخة الكهربائية يجب أن تُعامل كحقل تكوين حاسم عند الطلب، لا كأمر يُحل بعد وصول المعدات.
\n\n\n
\n\n
حوّل تصنيفات المعدات إلى خطة دائرة فرعية دون تخمين
\n\n\n\n\n\n\n\n\n\n\n\n\n
ترتبط البيانات الكهربائية من الجهة المصنعة بتصميم الدائرة الفرعية للمبنى، لكنهما ليسا الشيء نفسه.
\n\n
توضح وثائق المعدات لفريق المشروع ما تتطلبه الوحدة المختارة أو كيفية التغذية المقصودة لها. بعد ذلك يجب أن يراعي التصميم الكهربائي للموقع هذه المعلومات إلى جانب ترتيب الحمل الكامل، وطريقة التوصيل، ومتطلبات أجهزة الحماية المعمول بها، وتغذية المبنى، والقواعد المنظمة للتركيب.
\n\n
لهذا السبب من غير الآمن تحويل مواصفة تسويقية مباشرة إلى توصية قاطع كهربائي عامة.
\n\n
على سبيل المثال، قد يحتاج المشروع إلى التمييز بين:
\n\n
- \n
- دخل كهربائي مقنن؛;
- تيار مقنن أو تشغيلي؛;
- معلومات الدائرة الدنيا أو القصوى الخاصة بالمعدة، إذا وفرها المصنع؛;
- خصائص بدء التشغيل حيثما ينطبق؛;
- أحمال ملحقات مزودة بالطاقة بشكل منفصل؛;
- التشغيل المتزامن؛;
- أجهزة الحماية التي يطلبها المصنع؛ و
- التصميم النهائي للموصلات وحماية التيار الزائد المطلوب للتركيب الفعلي.
\n
\n
\n
\n
\n
\n
\n
\n
\n\n
تعتمد المصطلحات الدقيقة المتاحة على وثائق المعدة. إذا نشر المصنع تعليمات محددة للدائرة أو الحماية للطراز المختار، تصبح تلك التعليمات جزءاً من مدخلات التصميم. وإذا كانت قيمة مطلوبة غير موجودة، فلا ينبغي إنشاؤها من لوحة بيانات طراز آخر أو من قاعدة صناعية تقريبية.
\n\n
هل يحتاج حوض الغطس البارد إلى دائرة كهربائية مخصصة؟
\n\n
أحياناً نعم، لكن لا ينبغي ذكر ذلك كقاعدة عامة لكل أحواض الغطس البارد.
\n\n
تستخدم المنتجات الحالية في السوق متطلبات مصنعين مختلفة: بعضها يطلب صراحةً دائرة كهربائية مخصصة، بينما قد تصوغ وثائق أخرى ذلك بشكل مختلف. لذلك يستند الاستنتاج الصحيح لأي مشروع إلى التعليمات الحالية للمعدة المختارة والمتطلبات المنطبقة على ذلك التركيب.
\n\n
يمكن أن تكون الدائرة المخصصة شرطاً تصميمياً مهماً، إلا أن هذا المصطلح ينبغي التعامل معه باعتباره متطلباً خاصاً بالطراز والمشروع يجب التحقق منه, ، وليس بديلاً عن مراجعة الوثائق الكهربائية.
\n\n
ينطبق المبدأ نفسه على تحديد حجم القاطع والموصل. لا تقدم هذه المقالة قيمة أمبيرية أو مقاس سلك موحداً، لأن هذا القرار يجب أن يُتخذ بناءً على المعدات الفعلية ومتطلبات التركيب المعمول بها.
\n\n\n
\n\n
يجب أن تتوافق الحماية الكهربائية مع التركيب الرطب أو الخارجي
\n\n\n\n\n\n\n\n\n\n\n\n\n
يجمع حوض الغطس البارد بين المعدات الكهربائية وبيئة قد تكون فيها المياه أو التكاثف أو الرشاش أو التعرض الخارجي أو الأسطح الرطبة عوامل ذات صلة. وهذا يجعل الملاءمة البيئية والحماية من الصدمات الكهربائية جزءاً من عملية التخطيط الكهربائي، وليس تفاصيل اختيارية تُعالج بعد التركيب.
\n\n
تختلف المتطلبات الدقيقة باختلاف المعدات وطريقة التوصيل وبيئة التركيب ونوع المشروع والاختصاص القضائي. وبناءً على هذه العوامل، قد تحتاج المراجعة الكهربائية إلى معالجة موضوعات مثل:
\n\n
- \n
- الحماية من أخطاء الأرضي أو الحماية بالتيار المتبقي؛;
- التأريض والربط؛;
- موقع المقبس أو نقطة التوصيل؛;
- الملاءمة البيئية للمعدات الكهربائية والحاويات؛;
- وسائل الفصل أو العزل؛;
- توجيه وحماية التوصيلات الكهربائية؛ و
- فصل الواجهات الكهربائية عن المواقع التي يمكن أن يتجمع فيها الماء أو يُصرف منها.
\n
\n
\n
\n
\n
\n
\n
\n\n
لا ينبغي تحويل هذه الموضوعات إلى ترتيب عالمي موحد من نوع GFCI/RCD أو قاعدة مسافة عامة. لا تُطبَّق الأكواد الكهربائية بشكل متطابق في كل دولة أو مشروع، ولا ينبغي تلقائياً إسناد تصنيف قانوني لحوض الغطس البارد لمجرد أن منشأة أخرى للسباحة أو السبا أو المنشآت المائية تستخدم قاعدة معينة.
\n\n
سير العمل العملي هو تحديد بيئة التركيب الفعلية أولاً، ثم مراجعة تعليمات المنتج المناسبة ومتطلبات المشروع أو المتطلبات المحلية المعمول بها معاً.
\n\n
\n\n\n
\n\n
افصل التخطيط الكهربائي عن سعة تبريد المبرد
\n\n\n\n\n\n\n\n\n\n\n\n\n
يجب أن يتنسق التخطيط الكهربائي وتحديد حجم المبرد معاً، لكنهما يجيبان عن سؤالين هندسيين مختلفين.
\n\n
السؤال الحراري هو ما إذا كان نظام التبريد المختار قادراً على تلبية حمل حوض الغطس البارد المطلوب في ظل ظروف الماء والبيئة والتشغيل والاستخدام ذات الصلة.
\n\n
السؤال الكهربائي هو مصدر الطاقة وترتيب الدائرة الذي تتطلبه المعدات المختارة.
\n\n
لا يمكن دمج هذين السؤالين في قوة حصان الضاغط.
\n\n
تصنيف قوة الحصان ليس مواصفة دائرة فرعية. سعة التبريد ليست نفس كمية المدخل الكهربائي. وبالمثل، ليس بالضرورة أن يكون لمبردين بقوة حصان تسويقية متشابهة نفس التيار أو الجهد أو أدوات التحكم أو بنية الضاغط أو المتطلبات الكهربائية.
\n\n
لذلك فإن تسلسل المشروع المفيد هو:
\n\n
- \n
- تحديد الحمل الحراري واختيار نظام تبريد باستخدام بيانات أداء تبريد مناسبة؛;
- تحديد تكوين مبرد المياه الدقيق الذي سيتم توريده فعلياً؛;
- استخراج البيانات الكهربائية لذلك التكوين؛;
- دمجها مع أحمال حوض الغطس البارد الأخرى التي تعمل بالطاقة؛ و
- إنهاء ترتيب الموقع الكهربائي انطلاقاً من متطلبات المعدات والمشروع الكاملة.
\n
\n
\n
\n
\n
\n\n
الفصل بين هذه المسؤوليات يمنع خطأين متعاكسين: اختيار الدائرة الكهربائية بناءً على تصنيف تسويقي حراري، أو اختيار مبرد المياه فقط لأن توصيله الكهربائي يبدو مناسباً.
\n\n
إذا لم يكن المشروع قد حدد بعد سعة مبرد المياه المطلوبة، فإن مهمة تحديد السعة الحرارية يجب إنجازها بشكل منفصل قبل تثبيت التصميم الكهربائي.
\n\n\n
\n\n
ابنِ التسليم الكهربائي قبل طلب عرض السعر أو تسليم الموقع أو التركيب
\n\n\n\n\n\n\n\n\n\n\n\n\n
يجب إنشاء التسليم الكهربائي قبل أن يصل المشروع إلى مرحلة يصبح فيها تغيير الجهد أو تكوين المبرّد أو مرافق الموقع مسبباً للاضطراب.
\n\n
توفر المصفوفة التالية طريقة عملية لتنظيم المعلومات المطلوبة.
\n\n
| معلومات يجب تأكيدها | لماذا يهم | المصدر النموذجي للحقيقة |
|---|---|---|
| التكوين الدقيق للغطس البارد والمبرد | يحدد المعدات التي يتم توريدها فعليًا | التكوين المعتمد، عرض السعر، وثائق الطراز الحالية |
| الجهد | يجب أن يطابق الإصدار الكهربائي المختار وتغذية الموقع | وثائق المعدات الحالية / لوحة البيانات |
| معدل التكرار | قد يغيّر توافق الوجهة | وثائق المعدات الحالية / لوحة البيانات |
| المرحلة، حيثما ينطبق | يجب أن يتوافق مع المعدات وخدمة الموقع | وثائق المعدات الحالية / لوحة البيانات |
| المدخل/التيار الكهربائي المقنن | يحدد البيانات الكهربائية من جهة المعدات | وثائق الشركة المصنّعة الحالية |
| بيانات بدء التشغيل أو الحماية، حيثما ينطبق | قد تؤثر على تخطيط أجهزة الحماية والدوائر | الوثائق الفنية الدقيقة للشركة المصنعة |
| قائمة الملحقات المزوّدة بالطاقة | يمنع إغفال المضخات أو أدوات التحكم أو الأحمال الأخرى | وثائق التكوين/BOM والمكوّنات |
| طريقة التوصيل | يؤثر على تخطيط واجهة الموقع | تعليمات التركيب الحالية |
| بيئة داخلية/خارجية/رطبة | يغيّر مراجعة البيئة والحماية | ظروف الموقع الفعلية وتعليمات المعدات |
| الخدمة الكهربائية المتاحة في الموقع | يحدد ما إذا كان يمكن دعم النسخة الكهربائية المختارة | المعلومات الكهربائية للمشروع |
| متطلبات المشروع/المحلية المعمول بها | ضوابط التركيب النهائي والاستلام | مواصفات المشروع / الجهة المختصة |
| مراجعة الوثيقة الحالية | يقلل من خطر التصميم بناءً على بيانات قديمة | مستندات يتحكم بها المورّد/المصنّع |
\n
\n\n
الغرض من هذه المصفوفة ليس إضافة أعباء ورقية. بل إنها تنشئ أساسًا مشتركًا واحدًا للمشتري، ومورّد المعدات، والمقاول، والمتخصص الكهربائي.
\n\n
قائمة تحقق مفيدة قبل الإصدار هي:
\n\n
- \n
- ثبّت التكوين الدقيق للحوض ونظام التبريد.
- حدد كل مكوّن يعمل بالكهرباء.
- احصل على الوثائق الكهربائية الحالية لتلك المكونات.
- تحقق من الجهد والتردد والطور وطريقة التوصيل.
- أكّد التيار/الدخل المقنن وأي تعليمات من الشركة المصنّعة بشأن الدائرة أو الحماية.
- حدّد ما إذا كانت الأحمال الإضافية مدمجة أم موردة بشكل منفصل.
- سجّل التغذية الكهربائية الفعلية بالموقع.
- حدّد ما إذا كان التركيب داخلياً أو خارجياً أو رطباً أو مبللاً أو معرضاً للبيئة بأي شكل آخر حسب الاقتضاء.
- حدد متطلبات المشروع والاختصاص التنظيمي التي تحكم التركيب.
- حل أي تعارض قبل الطلب، أو التمديدات الكهربائية الأولية، أو تسليم الموقع.
- اطلب من مهني الكهرباء المؤهل والمسؤول وضع اللمسات النهائية على تفاصيل التركيب.
\n
\n
\n
\n
\n
\n
\n
\n
\n
\n
\n
\n\n
يمنح هذا التسلسل أيضًا قسم المشتريات طريقة أوضح لمقارنة العروض. عرضان يستخدمان إصدارات كهربائية مختلفة أو بنيات ملحقات مختلفة ليسا متطابقين تقنيًا لمجرد أن الأحواض لهما أبعاد متشابهة أو أن المبردات لها تصنيفات قوة حصان متشابهة.
\n\n
بالنسبة إلى مراجعة مشروع HACHILL, قدّم تهيئة الحوض البارد/المبرّد المختارة، والسوق المستهدف، والإمداد المتاح في الموقع، وبيئة التركيب، وأي متطلبات كهربائية معروفة للمشروع. تتيح هذه المدخلات مراجعة واجهات المنتج والمشروع مقابل التهيئة المقصودة قبل عرض السعر أو تنسيق الموقع يتقدّم. يبقى تصميم الدائرة الدقيق والموافقة الكهربائية المحلية مسؤولية المشروع والجهات الكهربائية المعنية.
